< OLED 콘택트렌즈 샘플 (가운데) 및 주요 저자 (좌: 유승협 교수, 우: 심지훈 박사)의 실험실 배경 사진 증명사진: 우세준 교수, 한세광 교수, 김수본 박사, 채현욱 박사 (위에서부터) >

ERG(망막전위도, Electroretinography)는 망막의 기능이 정상적으로 작동하는지 측정할 수 있는 안과 진단법으로, 유전성 망막질환 진단이나 망막 기능 저하 여부 등 검사에 폭넓게 활용된다. 한국 연구진이 지금까지는 어두운 공간에 고정형 장비를 이용했던 기존 망막 진단 방식을 대체할 ‘초박막 OLED’를 탑재한 무선으로 구동되는 차세대 안과 진단 기술을 개발했다. 이번 기술은 향후 근시 치료, 안구 생체신호 분석, 증강현실(AR) 시각 전달, 광 기반 뉴로자극 등 다양한 분야로 응용이 가능할 것으로 기대된다.

우리 대학 전기및전자공학부 유승협 교수 연구팀이 서울대분당병원(원장 송정한) 우세준 교수, POSTECH(총장 김성근) 한세광 교수, ㈜ PHI 바이오메드(대표이사 한세광), 국가과학기술연구회(NST 이사장 김영식) 산하 한국전자통신연구원(ETRI, 원장 방승찬)과의 공동연구를 통해, 유기발광다이오드(OLED)를 활용한 세계 최초의 무선 콘택트렌즈 기반 웨어러블 망막 진단 플랫폼을 개발했다고 12일 밝혔다.

< OLED 콘택트렌즈 샘플과 심지훈 박사 >

이 기술은 큰 특수 광원 설치 없이 렌즈 착용만으로도 망막전위검사를 수행할 수 있어, 기존 복잡한 안과 진단 환경을 획기적으로 간소화할 수 있다.

기존 ERG는 고정형 Ganzfeld(대형 망막전위도(ERG) 검사기) 장비를 이용해 어두운 방 안에서 환자가 눈을 뜨고 정지한 상태로 검사를 받아야만 했다. 이는 공간적 제약뿐 아니라 환자 피로도와 협조도의 문제를 수반했다.

공동 연구팀은 이 같은 한계를 극복하기 위해, 머리카락보다 6~8배 얇은 초박막 유연 OLED(두께 약 12.5 μm*)를 ERG용 콘택트렌즈 전극에 집적하고, 무선 전력 수신 안테나와 제어 칩을 함께 탑재해 독립 구동이 가능한 시스템을 완성했다.

*12.5 μm: 머리카락의 평균 두께가 약 70~100μm이므로, 이 OLED는 머리카락보다 6~8배 얇음

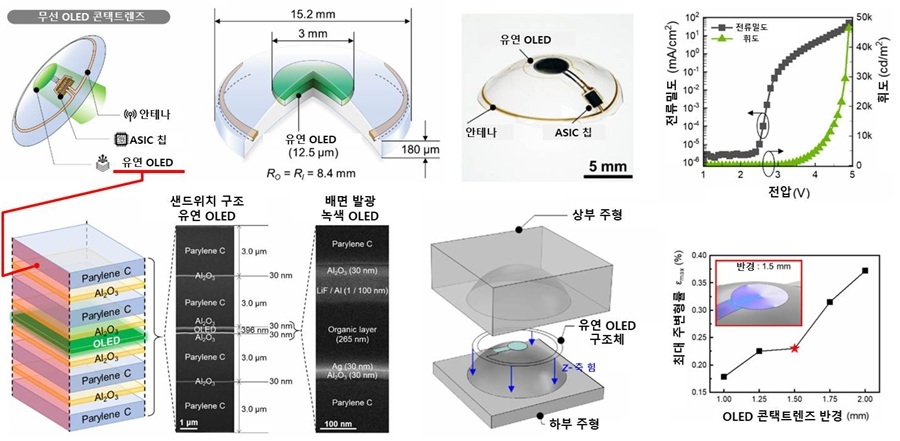

< 그림 1. 무선 OLED 콘택트렌즈 모식도와 실제 기기 사진 (좌상). 기기에 탑재된 초박막 유연 OLED의 전기/광학적 특성 (우상)과 세부 구성 절단면 (좌하). 콘택트 렌즈 몰딩 과정을 가정한 삼차원 기계 시뮬레이션 렌더링과 초박막 유연 OLED의 응력 최적화를 나타낸 그래프 (우하). >

특히 전력 전송에는 안정적인 무선 통신에 적합한 433MHz 공진 주파수를 이용한 무선 전력 전송을 채택하고, 이를 스마트폰과 연동되는 수면안대 형태의 무선 컨트롤러로 구현해 실사용 가능성을 높였다.

기존 빛을 눈에 쏘이도록 개발되고 있는 스마트 콘택트렌즈형 광원은 대부분 무기 LED를 활용했으나, 딱딱한 형태의‘무기 LED’는 점광원(한 점에서 너무 강하게 빛이 나옴) 특성으로 인해 열 집적 문제에 취약하므로, 사용 가능한 광량에 한계가 있을 수 밖에 없다.

이에 반해 OLED는 면광원으로, 넓고 균일한 조사가 가능하며, 저휘도 조건에서도 충분한 망막 반응을 유도할 수 있다. 실제 본 연구에서는 비교적 낮은 밝기의 126니트(nit)의 휘도* 조건에서도 안정적인 ERG 신호를 유도, 기존 상용 광원과 동등한 수준의 진단 신호를 확보했다.

*휘도: 어떤 표면이나 화면이 얼마나 밝게 빛을 내는지를 나타내는 수치로 스마트폰 화면 밝기는 약 300~600 nit (최대 1000 nit 이상 가능)임

< 그림 2. 무선 OLED 콘택트렌즈를 활용한 망막전위도 검사 시스템의 모식도 (좌상)와 실제 검사 모습의 예시 이미지 (우상). 무선 OLED 콘택트렌즈를 활용한 동물 전임상 시험 모습 (좌하)과 발생 망막 전위도의 전력 스펙트럼 밀도 그래프 (우하) >

동물실험 결과, OLED 콘택트렌즈를 착용한 토끼의 눈에서 표면 온도가 27°C 이하로 유지돼 눈을 덮고 있는 각막에 열로 인한 손상을 주지 않았고, 고온 다습한 환경에서도 빛을 내는 성능이 유지됨으로써 실제 임상 환경에서도 유효하고 안정적인 ERG 검사 도구가 될 수 있음을 입증했다.

유승협 교수는 "초박막 OLED의 유연성과 확산광 특성을 콘택트렌즈에 접목한 것은 세계 최초의 시도이며, 이번 연구는 기존 스마트 콘택트렌즈 기술을, 빛을 이용한 접안형 광 진단·치료 플랫폼으로 확장하는 데 도움이 될 것”이라며 "디지털 헬스케어 기술 확대에 도움이 될 수 있으면 좋겠다”고 밝혔다.

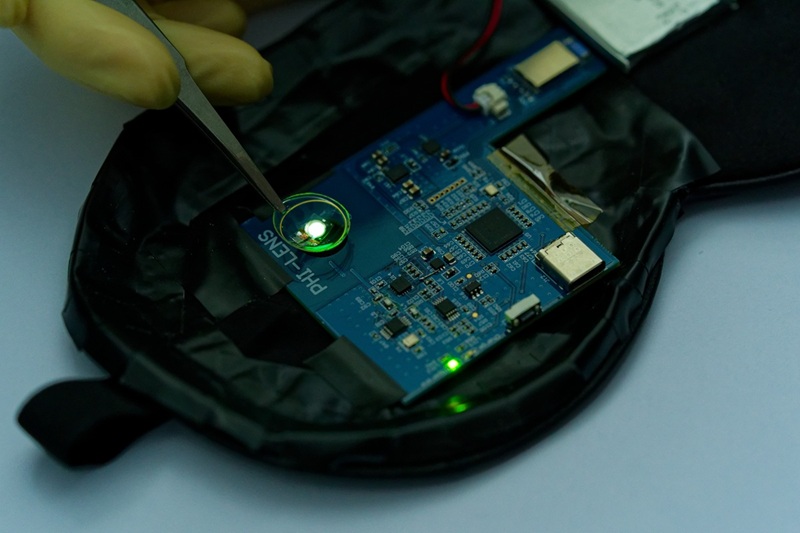

< OLED 콘택트렌즈의 무선구동 사진 >

우리 대학 심지훈 박사, 채현욱 박사, 김수본 박사가 공동 제 1저자로 ㈜PHI 바이오메드의 신상배 박사와 협력해 핵심적 역할을 담당했으며, 유승협 교수(KAIST 전기및전자공학부), 한세광 교수(POSTECH 신소재공학과), 우세준 교수(서울대학교 분당병원)가 교신저자로 참여한 이번 연구 성과는 국제 권위지 에이시에스 나노(ACS Nano)에 온라인으로 5월 1일에 게재되었다.

※논문 제목: Wireless Organic Light-Emitting Diode Contact Lenses for On-Eye Wearable Light Sources and Their Application to Personalized Health Monitoring

※DOI: https://doi.org/10.1021/acsnano.4c18563

※ 관련 연구 동영상: http://bit.ly/3UGg6R8

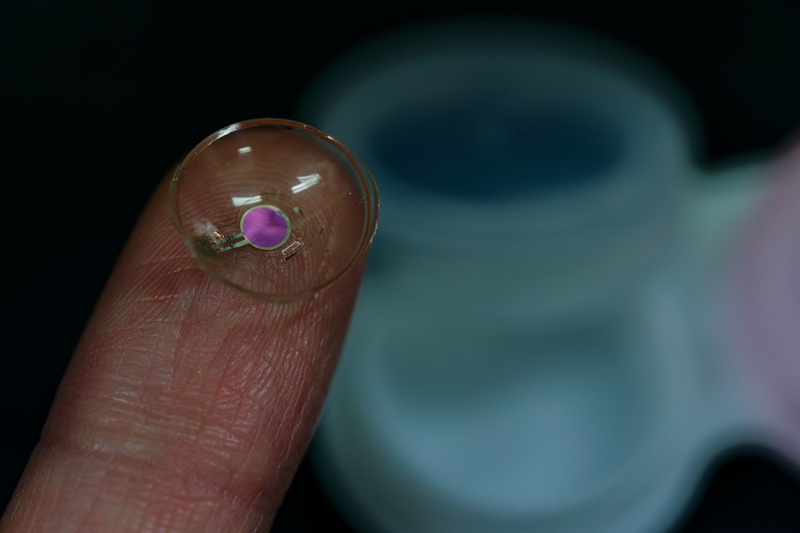

< OLED 콘택트렌즈 샘플 확대 사진 >
